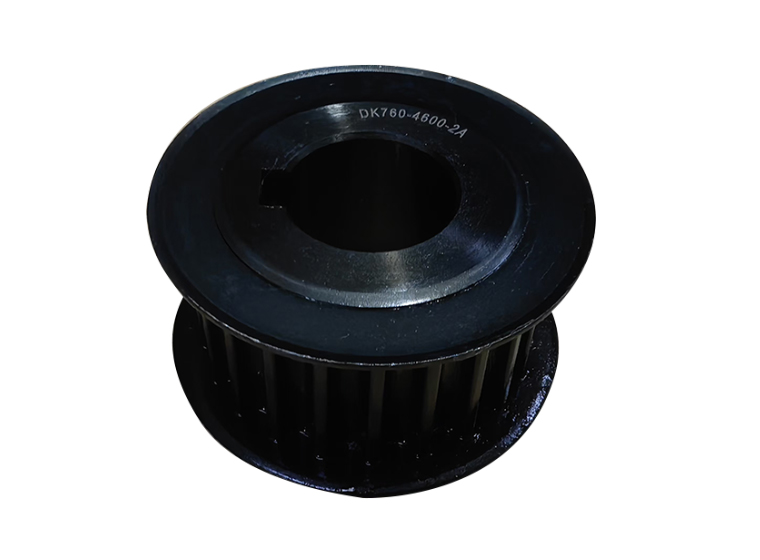

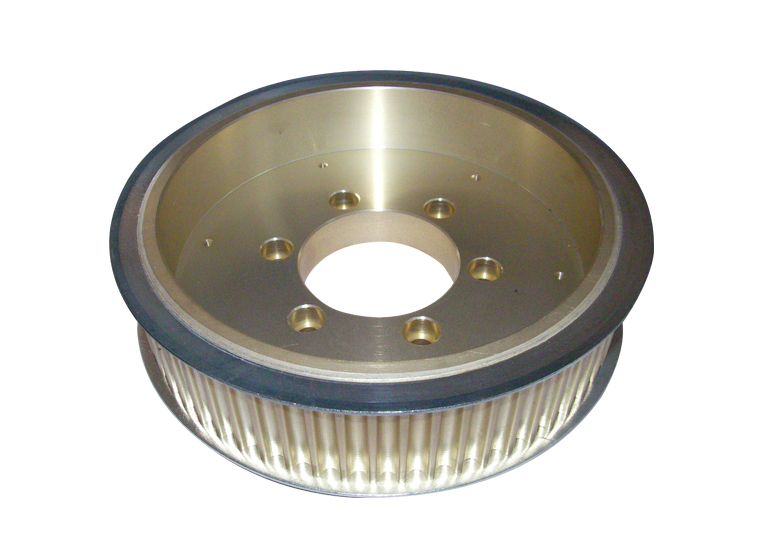

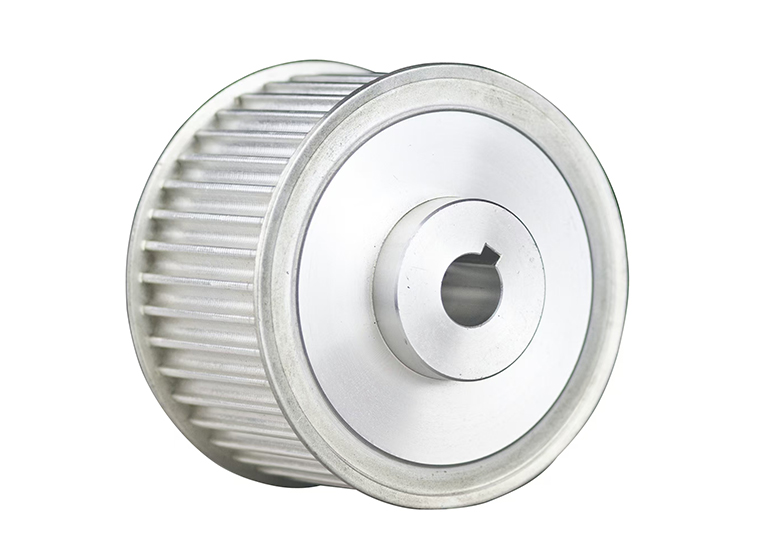

同步带轮:广泛用于机械、纺织、印刷、烟草、化工、轻工、冶金、矿山、仪表仪器、石油、汽车等行业。我公司可为用户设计制造各种用途的 同步带轮,价格合理,交货及时,欢迎合作。
多楔带轮:多楔带传动是V带、平带的综合传动,具有传动功率大,扭曲性能好,使用寿命长,能量损失小,伸长率小等优点,将逐步取代V带,平带等领域。

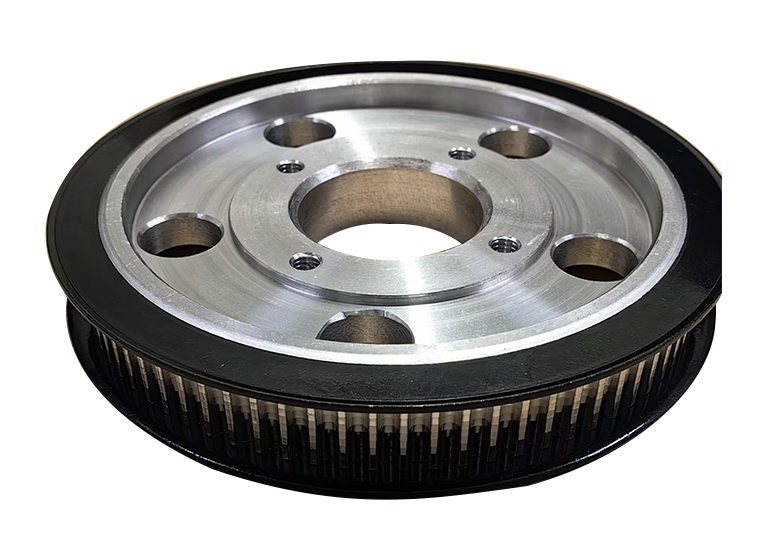

AT10同步带步轮

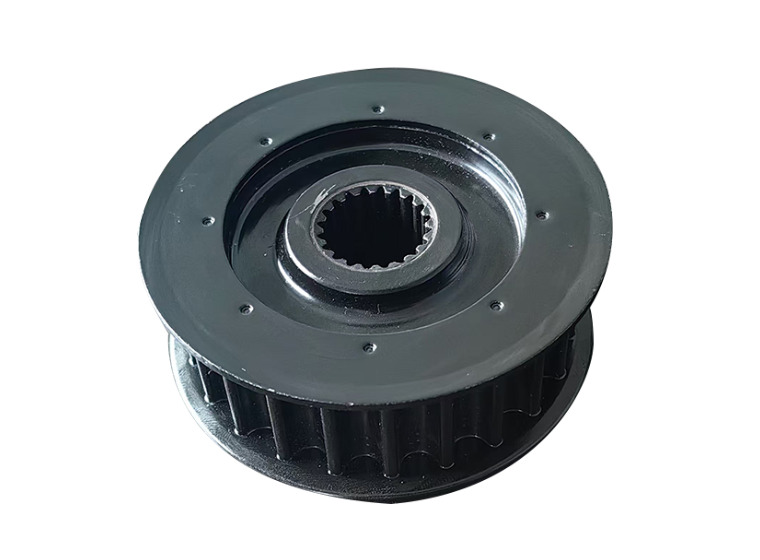

S5M-26Z光伏组件同步带轮
P=节距是在带轮或传动带中心节线上测得相邻两个齿的距离
Z=带轮齿数
Dp=带轮的节圆直径,可以从以下公式推得出 Dp=P.Z/π
De=带轮实际外圆直径 De=Dp-2k
Dm=带轮台肩直径
d=带轮内孔直径
W=带轮齿部宽度
L=带轮总宽度(包括台肩长度)
同步带轮材料:钢,铸件,铝合金
外径 | 允许偏差 | |
任意两相邻齿间 | 90°弧内 | |
≤25.40 | 0.03 | 0.05 |
>25.40-50.80 | 0.03 | 0.08 |
>50.80-101.60 | 0.03 | 0.10 |
>101.60-177.80 | 0.03 | 0.13 |
>177.80-304.80 | 0.03 | 0.15 |
>304.80-508.00 | 0.03 | 0.18 |
>508 | 0.03 | 0.20 |
外径 | 公差 |
≤25.40 | +0.050 |
>25.40-50.80 | +0.080 |
>50.80-101.60 | +0.100 |
>101.60-177.80 | +0.130 |
>177.80-304.80 | +0.150 |
>304.80-508.00 | +0.180 |
带轮外径 | 允许跳动量 |
≤101.60 >101.60-254.00 >254.00 |
0.10 带轮外径×0.001 0.25+[(带轮外径-254.00)×0.005] |
带轮外径 | 允跳值 |
≤203.20 >203.20 |
0.13 0.13+[( 带轮外径-203.20)×0.005] |
例:
例:
例:
节距代号 | bw | hg | β±1.5° | rb | rt | 2k |
MXL | 0.84±0.05 | 0.69 | 20 | 0.35 | 0.13 | 0.508 |
XXL | 1.14±0.05 | 0.84 | 25 | 0.35 | 0.30 | 0.508 |
XL | 1.32±0.05 | 1.65 | 25 | 0.41 | 0.64 | 0.508 |
L | 3.05±0.10 | 2.67 | 20 | 1.19 | 1.17 | 0.762 |
H | 4.19±0.13 | 3.05 | 20 | 1.60 | 1.6 | 1.372 |
XH | 7.90±1.15 | 7.14 | 20 | 1.98 | 2.39 | 2.794 |
XXH | 12.17±0.18 | 10.31 | 20 | 3.96 | 3.18 | 3.048 |
齿距代号 | 形状 | 形状 | β Grad |
rb | rt | 2k | ||||||
SE br |
N br |
SE hg |
N hg |
|||||||||
公差 | 公差 | 公差 | mix | ±1.5° | max | 公差 | ||||||
T2.5 | 1.75 | +0.050 | 1.83 | +0.050 | 0.75 | +0.050 | 1 | 25 | 0.2 | 0.3 | +0.050 | 0.6 |
T5 | 2.96 | +0.050 | 3.32 | +0.050 | 1.25 | +0.050 | 1.95 | 25 | 0.4 | 0.6 | +0.050 | 1 |
T10 | 6.02 | +0.100 | 6.57 | +0.100 | 2.6 | +0.100 | 3.4 | 25 | 0.6 | 0.8 | +0.100 | 2 |
T20 | 11.65 | +0.150 | 12.6 | +.0150 | 5.2 | +.0130 | 6 | 25 | 0.8 | 1.2 | +0.100 | 3 |
节距型号 | 节距 | 齿高 | 底圆半径 | 齿槽宽 | 齿顶圆半径 | 齿形角 | 2k |
3M | 3 | 1.28 | 0.91 | 1.90 | 0.3 | ≈14° | 0.762 |
5M | 5 | 2.16 | 1.56 | 3.25 | 0.48 | ≈14° | 1.14 |
8M | 8 | 3.54 | 2.57 | 5.35 | 0.8 | ≈14° | 1.372 |
14M | 14 | 6.20 | 4.65 | 9.80 | 1.4 | ≈14° | 2.794 |
20M | 20 | 8.60 | 6.84 | 14.80 | 1.4 | ≈14° | 4.30 |
节距型号 | 节距 | 齿高 | 底圆半径 | 齿槽宽 | 2k |
S2M | 2 | 0.76 | 1.325 | 1.30 | 0.508 |
S3M | 3 | 1.11 | 1.975 | 1.95 | 0.762 |
S4.5M | 4.5 | 1.59 | 2.98 | 2.93 | 0.762 |
S5M | 5 | 1.77 | 3.275 | 3.25 | 0.96 |
S8M | 8 | 2.83 | 5.30 | 5.20 | 1.372 |
S14M | 14 | 4.95 | 9.28 | 9.10 | 2.794 |
带型 | 节距 | 齿形角 | 齿槽宽 | 齿高 | 齿根圆角 | 齿顶圆角 | 2k |
PB | 2β° | s | jg | 半径r1 | 半径r2 | ||
AT3 | 3 | 50±1 | 1.5 | 1.0 | 0.3 | 0.2 | 0.6 |
AT5 | 5 | 2.7 | 1.10 | 0.86 | 0.40 | 1 | |
AT10 | 10 | 5.4 | 2.35 | 1.25 | 0.40 | 2 | |
AT20 | 20 | 10 | 5.00 | 2.50 | 1.75 | 2.96 |
带型 | 节距 | 齿槽宽 | 齿高 | 2k |
PB | s | jg | ||
P3M | 3 | 2.00 | 1.09 | 0.76 |
P5M | 5 | 3.32 | 1.81 | 1.14 |
P8M | 8 | 5.35 | 2.9 | 1.37 |
