产品展示

齿板

齿棒

01

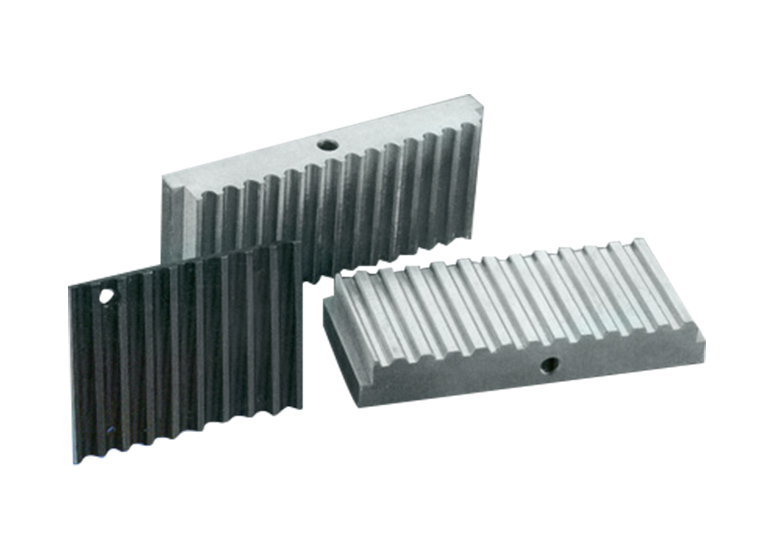

齿板

02

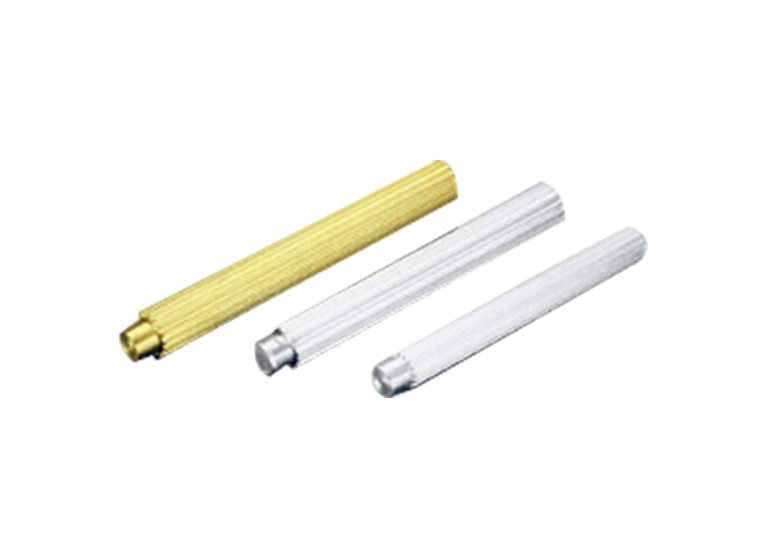

齿棒

03

胀紧套

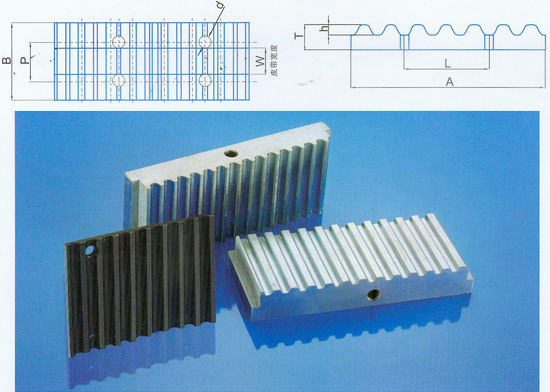

基本参数

型号	皮带工称宽度	W	A	B	T	h	L	P	d
MXL	025	6.4	26	18	4	0.51	19	11	3.4
	037	9.5		22				14
	050	12.7		26				18
XL	025	6.4	36	24	6	1.25	25	12	4.5
	031	7.9		25				14
	037	9.5		26				16
	050	12.7		30				20
L	050	12.7	66	32	8	1.9	50	20	5.5
	075	19.1		38				26
	100	25.4		46				33
	150	38.1		58				46
H	075	19.1	89	38	10	2.3	70	26	5.5
	100	25.4		46				33
	150	38.1		58				45
	200	50.4		70				58
S2M,P2M	040	4	26	16	4	4	0.76	18	3.4
	060	6		18				10
	010	10		24				15
3M,S3M,P3M	060	6	21	20	4	4	1.14	11	3.4
	010	10		25				15
	150	15		30				20
5M,S5M,P5M	100	10	35	26	6	1.81	25	16	4.5
	150	15		32				21
	250	25		42				31
8M,S8M,P8M	150	15	56	34	8	2.85	40	22	5.5
	250	25		44				32
	300	30		50				37
	400	40		60				47
T5,AT5	100	10	35	26	6	1.2	25	16	4.5
	150	15		32				21
	200	20		38				26
	250	25		43				31
T10,AT10	150	15	70	34	8	2.5	50	22	5.5
	200	20		40				27
	250	25		44				32
	300	30		50				37

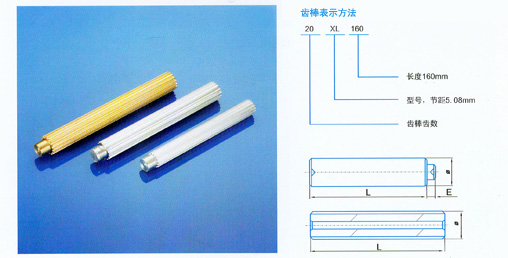

基本参数

型号	齿数范围	长度
MXL	≤16	60
	17~38	120
	39~79	160
	≥80	200
XL	≤16	120
	17~31	160
	≥32	200
L	10~17	160
L	≥18	200
H	≥14	200
XH	≥18	200
T2.5	≤14	60
	17~32	120
	33~62	160
	≥63	200
T5	≤16	120
	17~32	160
	≥33	200
T10	10~16	160
T10	≥17	200
T20	≥18	200
AT3	≤12	60
	13~26	120
	27~52	160
	≥53	200
2M	≤16	60
	17~40	120
	41~78	160
	≥79	200
3M	≤12	60
	13~26	120
	27~52	160
	≥53	200
S4.5	≤18	120
	19~35	160
	≥36	200
5M	≤17	120
	18~32	160
	≥33	200
8M	10~16	160
8M	≥17	200
14M	≥28	200

基本参数

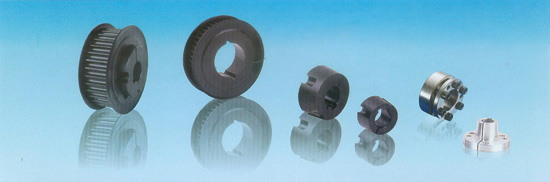

1、胀紧联结套及锥面紧固

适用于中等载荷和重载荷，径向安装尺寸小，方便简洁。表面压力小，使用成本低，允许较大粗糙度，锁紧时，轴毂相对于轴无轴向移动。

2、锥面紧固联接衬套的特点

锥套是一种欧美国家普遍适用的新型机械传动联接部件，具有标准化程度高、精度高、结构紧凑、安装拆卸方便等特点。通过8度外锥面与皮带轮、链轮及其他传动件内锥面压紧联接，使各种传动件的定心精度大大提高。锥套尺寸为系列标准设计。其内孔键槽按ISO标准加工。通用性互换性很好，适用各种场合。当传动件经过长时间运转时，内孔及链槽就可能发生损坏，如果是适用这种锥套的传动件，发生这种情况时，只需更换同一规格锥套就可以恢复使用。因而大大提高传动件使用寿命，降低维修费用节省时间。

将锥面紧固套与同步带轮装在传动轴上

将螺钉拧入紧固螺钉孔，对称用力拧紧，通过锥套的锥面作用，将传动轴与皮带轮联系在一起。

将紧固螺钉退出后，再拧入退出螺钉孔，用力拧入，锥套与带轮松动分离，然后取下。

1008至3030锥形锁紧衬套的尺寸

锥套型号	大端直径	宽度	中心圆	螺栓规格
1008	35.2	22.3	33.73	M6*12
1108	38.38	22.3	36.92	M6*12
1210	47.62	25.4	44.44	M10*16
1215	47.62	38.1	44.44	M10*16
1310	50.8	25.4	47.63	M10*16
1610	57.15	25.4	53.97	M10*16
1615	57.15	38.1	53.97	M10*16
2012	69.85	31.80	66.68	M12*22
2517	85.73	44.5	82.55	M12*22
2525	85.73	63.50	82.55	M12*22
3020	107.96	50.8	101.60	M16*28
3030	107.96	76.20	101.60	M16*28

3535至5050锥形锁紧衬套的尺寸

锥套型号	A	B	C	螺栓规格	G
3535	127	89	122.68	M12*40	40°
4040	146.05	101.60	140.72	M16*45	40°
4545	161.93	114.30	155.70	M20*50	40°
5050	177.80	127	170.69	M20*57	40°

3、套内孔使用规格

锥套型号	锥套内孔规格
1008	10、11、12、14、15、16、18、19、20、22、24.
1108	10、11、12、14、15、16、18、19、20、22、24、25、28.
1210 1215	11、12、14、15、16、18、19、20、22、24、25、28、30、32.
1310	14、15、16、18、19、20、22、24、25、28、30、32、35.
1610 1615	14、15、16、18、19、20、22、24、25、28、30、32、35、38、40、42.
2012 2017	18、19、20、22、24、25、28、30、32、35、38、40、42、45、48、50.
2517 2525	20、22、24、25、28、30、32、35、38、40、42、45、48、50、55、60.
3020 3030	25、28、30、32、35、38、40、42、45、48、50、55、60、65、70、75.
3525 3535	35、38、40、42、45、48、50、55、60、65、70、75、80、85、90.
4030 4040	40、42、45、48、50、55、60、65、70、75、80、85、90、95、100.
4535 4545	55、60、65、70、75、80、85、90、95、100、105、110.
5040 5050	60、65、70、75、80、85、90、95、100、105、110、115、120、125.

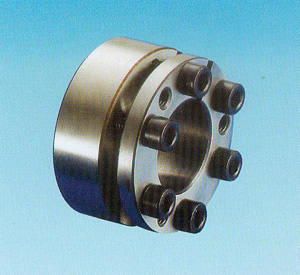

结构性能：

Z8型胀套适用于轴和轴上零件的联结，以传递扭矩、轴向力。

标记示例：

内径d=200mm，外径d=47mm的Z8型胀套：

胀套Z8-20*47JB/T7934-1999

Z8型胀紧联结套的基本尺寸及参数（JB/T7934-1999）

基本尺寸								额定负荷		胀套与轴结合面上的压力Pf N/mm2	螺钉的拧紧力矩M N-m	重量 kg
d	D	L1	L2	L3	L4	d1	n	轴向力Ft kN	扭矩Mt kN-m
mm							n	轴向力Ft kN	扭矩Mt kN-m
20	47	17	22	28	34	M6	5	30	0.29	220	17	0.25
22	47								0.32	200		0.25
24	50								0.37	200		0.27
25	50						6	36	0.45	215		0.27
28	55								0.5	200		0.32
30	55								0.54	190		0.35
32	60						8	48	0.77	215		0.37
35	60								0.84	190		0.34
38	65								0.91	195		0.4
40	65								0.96	190		0.38
45	75	20	25	33	41	M8	7	77	1.75	230	41	0.63
50	80						7	77	1.93	210		0.68
55	85						8	88	2.45	215		0.73
60	90						8	88	2.7	190		0.78
63	95			28	41		9	100	3.18	205		0.89
65	95			33	41		9	100	3.25	200		0.83
70	110	24	30	40	50	M10	8	141	5	220	83	1.33
75	115								5.25	200		1.4
80	120								5.6	190		1.48
85	125						9	159	6.75	200		1.55
90	130						9	159	7.1	190		1.63
95	135						10	176	8.35	200		1.7
100	145	26	32	44	56	M12	8	205	10.3	210	145	2.6
110	155						8	205	11.25	190		2.8
120	165						9	231	13.9	210		3
130	180	34	40	52	64		12	308	20	190		4.6
140	190			54	68	M14	9	317	22.25	180	230	4.9
150	200						10	352	26.3	190		5.2
160	210						11	287	31	190		5.5
170	225	44	50	64	79		12	422	35.9	150		7.75
180	235						12	422	38	145		8.15
190	250						15	528	50.1	170		9.5
200	260						15	528	52.8	160		9.9
220	285	50	56	72	88	M16	12	587	64.5	145	355	13.4
240	305						15	734	88	165		14.3
260	325						18	880	114	180		15.5
280	355	60	66	84	102	M18	16	948	132	150	485	22.9
300	375	60	66	84	102	M18	18	1059	159	160	485	24.4
320	405	74	81	101	121	M20	18	1374	220	150	690	36.1
340	425	74	81	101	121	M20	21	1603	272.5	175	690	38.4
360	455	86	94	116	138	M22	18	1710	308	140	930	46.2
380	475						21	1995	379	155		55
400	495						21	1995	399	150		61

注：Z8型胀紧联结套螺钉的机械性能等级为12.9级。
